Dalam manufaktur produk plastik rumah tangga—seperti wadah makanan, gantungan baju, hingga tempat sampah—tahap desain CAD bukan sekadar soal estetika visual. Kesalahan kecil pada model 3D dapat berdampak masif saat masuk ke lini injeksi plastik (injection molding).
Banyak pebisnis dan product designer terkejut saat estimasi biaya cetakan (mold) dan biaya produksi per unit membengkak jauh di luar anggaran. Penyebab utamanya hampir selalu bermuara pada kesalahan desain dasar yang tidak memenuhi kaidah manufaktur (Design for Manufacturing/DFM).
Berikut lima kesalahan desain produk plastik yang paling sering memicu pemborosan anggaran produksi massal:
Daftar Kesalahan Desain yang Memicu Pemborosan Biaya
Berikut adalah lima kesalahan utama dalam desain produk plastik yang paling sering memicu cacat dan membengkaknya biaya produksi massal:

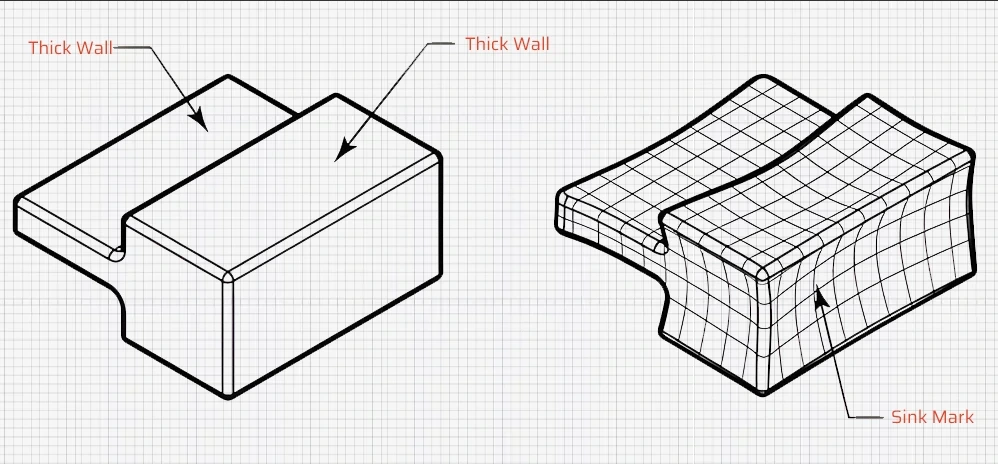

1. Ketebalan Dinding (Wall Thickness) yang Tidak Seragam
Ketebalan dinding yang tidak konsisten adalah penyebab nomor satu cacat produksi. Saat plastik cair disuntikkan ke dalam cetakan, area yang lebih tebal membutuhkan waktu pendinginan lebih lama dibanding area yang tipis.
Dampaknya: Terjadi penyusutan tak merata yang memicu cacat sink mark (cekungan atau lebutan di permukaan) serta warping (produk melengkung atau terdistorsi).
Efek ke Biaya: Waktu siklus pendinginan (cycle time) menjadi lebih lama. Dalam produksi massal ribuan unit, penambahan waktu pendinginan 5 detik saja per siklus akan melonjakkan biaya listrik dan sewa mesin secara signifikan.
Solusi DFM: Pertahankan ketebalan dinding yang seragam (uniform wall thickness). Jika butuh area yang lebih kuat, gunakan struktur rib (tulang penguat) daripada menebalkan seluruh dinding.
2. Mengabaikan Sudut Kemiringan (Draft Angle)
Cetakan plastik bekerja dengan cara menjepit dan melepaskan produk setelah dingin. Jika dinding vertikal produk dirancang tegak lurus 90 derajat tanpa sudut kemiringan (draft angle), produk akan sulit dikeluarkan dari cetakan.
Dampaknya: Gesekan keras saat proses ejeksi membuat permukaan produk tergores (drag marks), retak, atau bahkan menyangkut di dalam cetakan.
Efek ke Biaya: Rasio produk cacat (reject rate) meroket. Selain itu, pin ejeksi mesin harus bekerja ekstra keras, meningkatkan risiko kerusakan pada cetakan baja (mold) yang harganya puluhan hingga ratusan juta rupiah.
Aturan Dasar: Berikan sudut draft minimal 1° hingga 2° pada setiap dinding vertikal. Untuk permukaan berdinding tinggi atau memiliki tekstur kasar (grain/matt), sudut draft idealnya dinaikkan hingga 3°–5°.
3. Sudut Dalam yang Terlalu Tajam (Sharp Internal Corners)
Membiarkan sudut pertemuan dinding bagian dalam tetap tajam (90 derajat tanpa radius) adalah kesalahan klasik dalam modeling 3D. Plastik cair yang mengalir di dalam cetakan membutuhkan jalur yang mulus.
Dampaknya: Sudut tajam menciptakan konsentrasi tegangan (stress concentration) tinggi. Produk menjadi sangat rapuh di titik tersebut dan mudah patah saat terjatuh atau tertumpuk. Plastik cair juga mengalami hambatan aliran (flow resistance) saat pengisian.
Efek ke Biaya: Produk rumah tangga yang mudah pecah akan meningkatkan klaim garansi dan merusak reputasi merek di mata konsumen.
Solusi DFM: Tambahkan radius pada setiap sudut interior (minimal 0.5 kali ketebalan dinding) agar aliran bahan plastik lebih lancar dan struktur produk jauh lebih kokoh.
4. Desain Rib (Tulang Penguat) yang Terlalu Tebal
Rib atau penopang sangat efektif menambah kekakuan produk tanpa perlu membuat seluruh dinding tebal. Namun, membuat rib dengan ketebalan yang sama dengan dinding utama adalah kekeliruan besar.
Dampaknya: Titik pertemuan antara rib dan dinding utama akan menciptakan akumulasi massa plastik yang tebal, memicu sink mark parah di permukaan luar yang terlihat langsung oleh konsumen.
Efek ke Biaya: Produk terlihat cacat secara visual sehingga tidak lolos QC (Quality Control), membuang bahan baku secara cuma-cuma.
Aturan Dasar: Tebal pangkal rib sebaiknya hanya 50% hingga 60% dari ketebalan dinding utama yang ditopangnya.
5. Menambahkan Fitur Undercut Tanpa Urgensi Fungsi
Undercut adalah tonjolan, lekukan, atau lubang pada produk yang menghalangi produk untuk didorong keluar langsung dari cetakan. Contohnya adalah kait pengunci (snap-fit) atau lubang samping pada wadah plastik.
Dampaknya: Cetakan biasa tidak bisa digunakan. Pembuat mold harus menambahkan mekanisme khusus seperti side-action slider, lifter, atau collapsible core.
Efek ke Biaya: Pembuatan mold dengan mekanisme slider bisa membuat biaya awal cetakan membengkak 20% hingga 50% lebih mahal, sekaligus memperlambat perawatan berkala cetakan.
Solusi DFM: Evaluasi kembali apakah fitur undercut tersebut benar-benar diperlukan. Sering kali fungsi pengunci bisa dicapai melalui rekayasa desain geometri lain yang tidak membutuhkan mekanisme cetakan kompleks.
Kesimpulan
Mencegah kelima kesalahan di atas sebelum cetakan baja dibuat jauh lebih murah daripada memperbaiki cetakan yang sudah jadi. Review awal pada berkas CAD 3D dapat menghemat jutaan rupiah dan berminggu-minggu waktu produksi.
